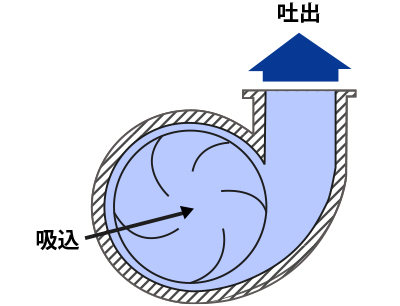

吐出能力をアップさせるためには、 どうすれば良いか。

ポンプの吐出能力(高さ)を大きくする方法は、 傘の場合と比較できます。

  • 羽根車の外径を大きくする。
  • 羽根車の回転を速くする。
  • 羽根車を直列に組み合わせる。

吐出能力をアップさせるためには、 どうすれば良いか

吐出能力を大きくする方法

1.羽根車の外径を大きくする

羽根車の外径を大きくする。

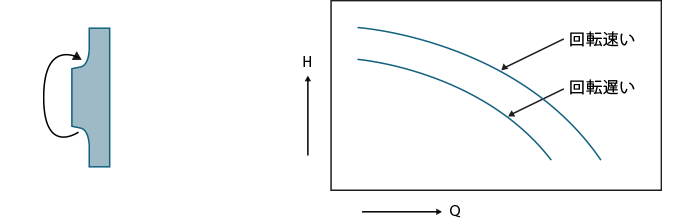

2.羽根車の回転を速くする

羽根車の回転を速くする

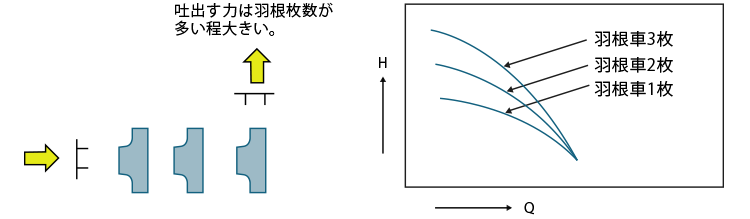

3.羽根車の枚数を多くする

羽根車の枚数を多くする

水の場合も同様で、 ポンプ内に低圧部が出来ると、大気圧の状態で、水に溶け込んでいた空気やガスが飛び出して、 吸 上管内やポンプ内でガスとなり、ポンプの吐出量が減少します。極端な時には、揚水不能となります。水温が高くなれば、 ガスの発生は非常に増大します。また、 水も水蒸気の形でガスとなって、 同様な悪影響をポンブに与えます。

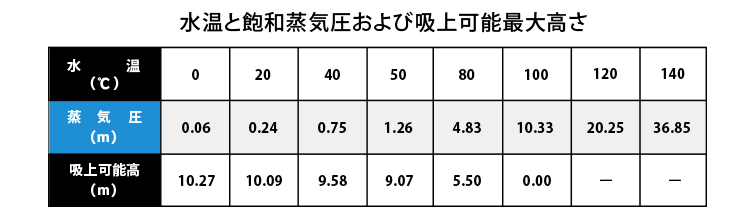

以下の図では清水の各温度に対する飽和蒸気圧を示しています

水温と飽和蒸気圧および吸上可能最大高さ

水以外の、蒸気圧の異なる液体についても、それぞれの参考資料を必ず調査し、その蒸気圧分を減ずる必要があります。

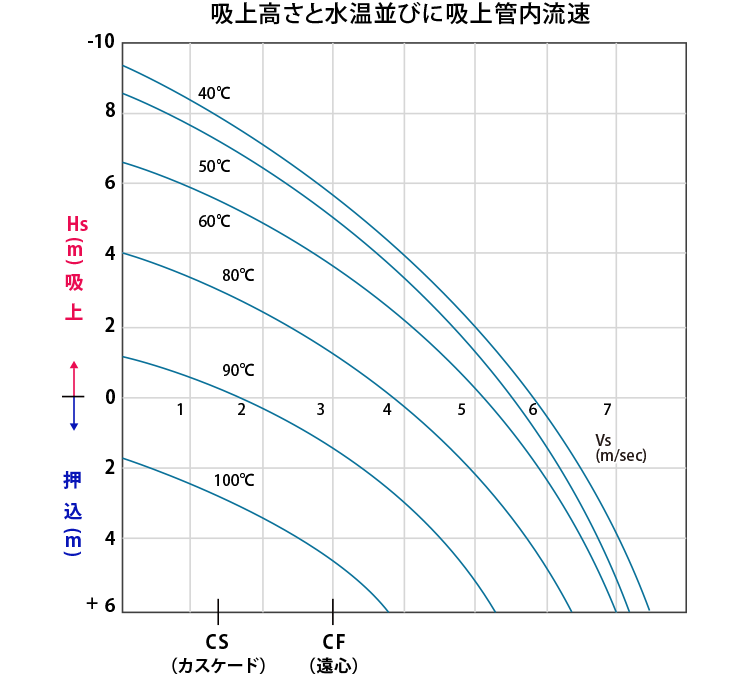

以下の図では水温と実際のポンプの吸上高さの関係について示しています。

吸上高さと水温並びに吸上管内流速
